DY-21C～25C/60C電壓繼電器用于發電機、變壓器及輸電線的電壓升高(過電壓保護)或電壓降低(低電壓閉鎖)的繼電保護線路中。
DY-21C～25C/60C電壓繼電器應用范圍
DY-21C～25C/60C電壓繼電器用于發電機、變壓器及輸電線的電壓升高(過電壓保護)或電壓降低(低電壓閉鎖)的繼電保護線路中。

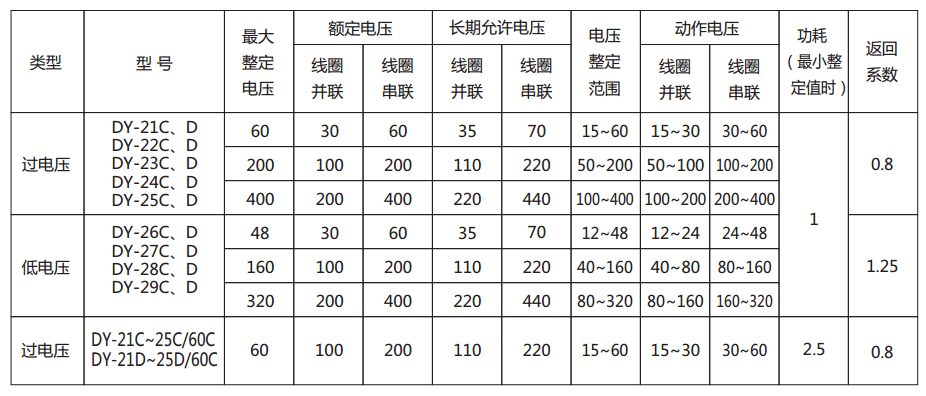

DY-21C～25C/60C電壓繼電器主要技術參數
●動作時間：過電壓繼電器在1.2倍整定值時，動作時間不大于0.12s；低電壓繼電器在0.5倍整定值時，動作時間不大于0.15s；
●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為
50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試
驗而無絕緣擊穿或閃絡現象。
●觸點形式：l動合、1動斷、1動合1動斷、2動合、2動斷

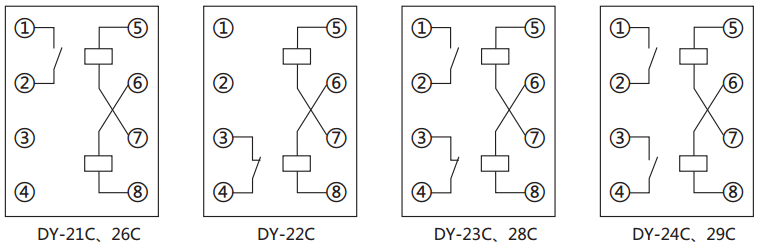

DY-21C～25C/60C電壓繼電器內部接線

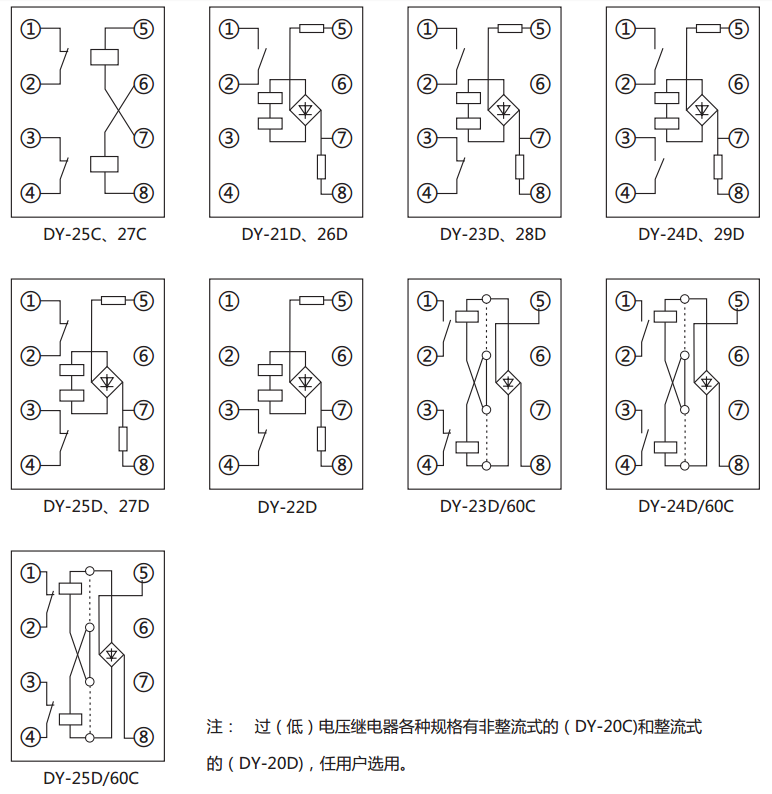

DY-21C～25C/60C電壓繼電器內部接線圖及外引接線圖(正視圖)

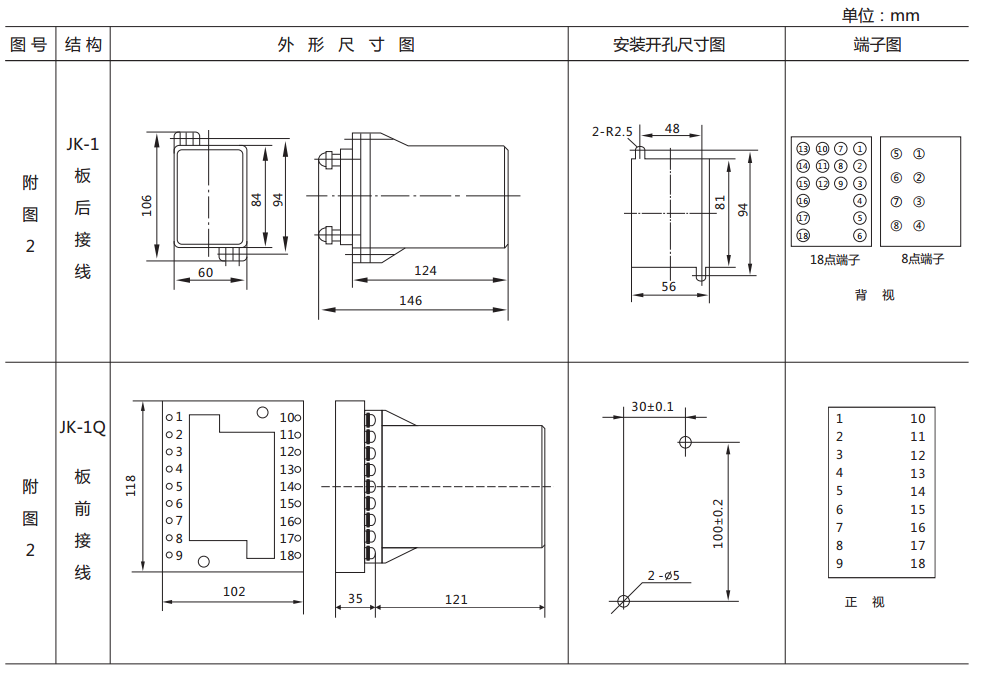

DY-21C～25C/60C電壓繼電器外形尺寸及開孔尺寸
