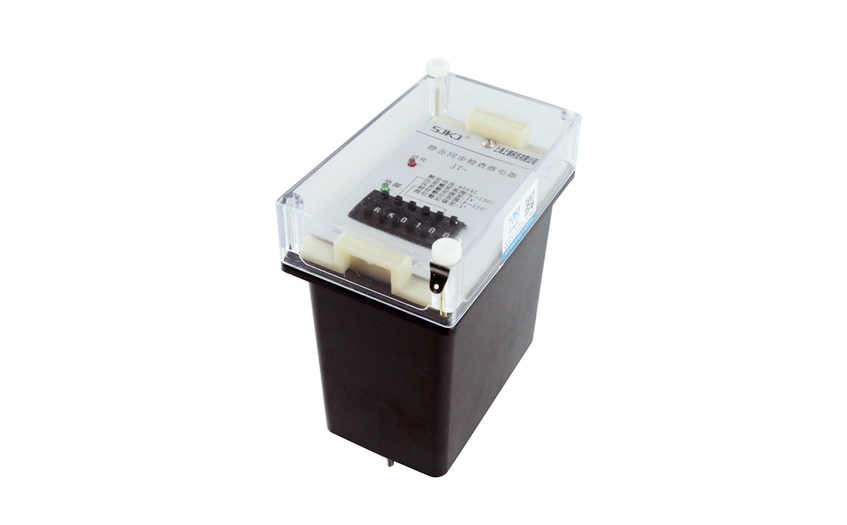

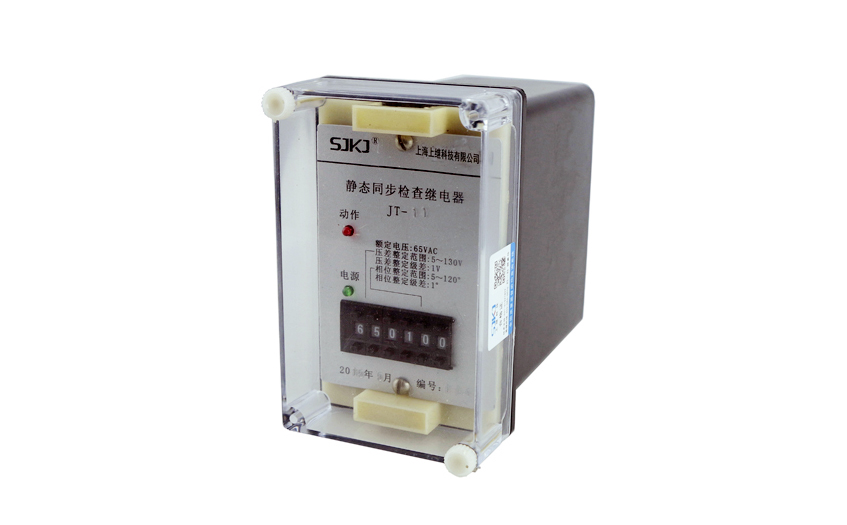

JT一口 系列靜態同步檢查繼電器概述

1、JT一口型同步檢査繼電器用于兩端供電線路的自動重合l聞線路中，以檢査線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相差角。

2、JT一口型同步檢査繼電器為靜態型瞬動繼電器,工作原理:通過數字電路處理處一個相位差(或電壓差)與設定值相比,達到同步檢査目的。

1型為相位檢査型,銘牌上數字設定値(整定值)單位為度。

2型為電壓矢量和(或差)檢驗型 ,銘牌上數字設定值(整定値)單位為狀(V) 。

如是二個電壓的相位差或電壓矢量差大于銘牌上的設定值,繼電器瞬時動作。

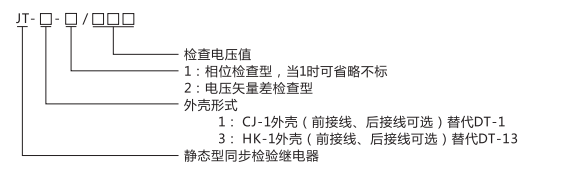

JT一口 系列靜態同步檢查繼電器型號及命名意義

JT一口 系列靜態同步檢查繼電器引腳及接線

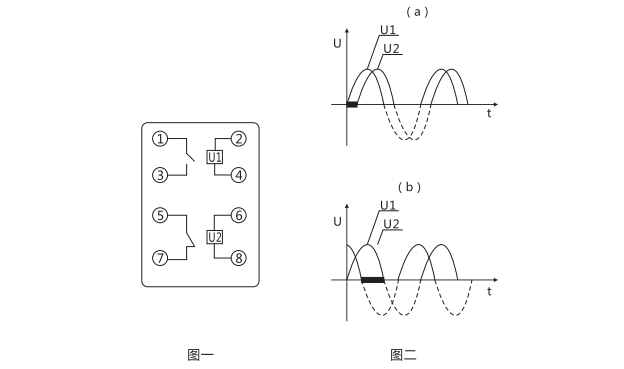

引腳功能如圖一所示。

本繼電器的輸入電壓的兩個線(U1、U2都是如此)不能隨意顛倒次序。其原因先說明如下:

以圖二為準,則如U2兩根線顛倒次序的話,曲線將圖二( b)所示。按圖二接線測得為0角的話,則技國二( b)接線就是180°-Φ角了。所以用戶現場接線時,最好能找到公共端接在②、⑧腳。若是找不到公共端,則在現場試驗時,先可任意接好,測試繼電器是否能正常動作,若是不能正常動作,將U2的兩根線交換位置即可。

JT一口 系列靜態同步檢查繼電器技術參數

5.1  整定范圍

純相位監測:5°一175°

電壓矢量檢査型: 0V~99V

5.2  觸點容量  250VAC  COSΦ=1.0   5A

合閘  250VDC   5A

分閘   250VDC T=5mS  50W

5.3  觸點壽命   電壽命不低于10萬次;機械壽命不低于100萬次。

5.4  介質強度   繼電器各導電端子連在一起,對外露非帶電部分或外売之間能承受2000V(有效值) 50Hz的交流電壓歷時1分鐘

試驗而絕緣擊穿或飛弧現象。

4.5  絕緣電阻  繼電器各導電端子連在一起,對外露非帶電部分或外売之間,用開路電壓為500V的、兆歐表測量其絕緣電阻不小于300M0。

4.6  工作環境   溫度一10°C~+50°C,相對濕度不大于90% ,海拔高度不大于2000M。

JT一口 系列靜態同步檢查繼電器附加說明

當先用2型時,更加能直觀判定。

當二個電壓值矢量差為零時,表面二個電壓值完全同幅同相;

當二個電壓值矢量差為二個電壓值絕對値之和時 , 表面二個電壓値完全同幅反相。

二個電壓有效值可能相等,也懇不等。為此,選用2型更能正確反應,電壓向量間的相角差或矢量差,而且整定更直觀。 當二個電壓値相爭時,電壓差整定值=2UsinΦ( U為電壓値, Φ為相角差)

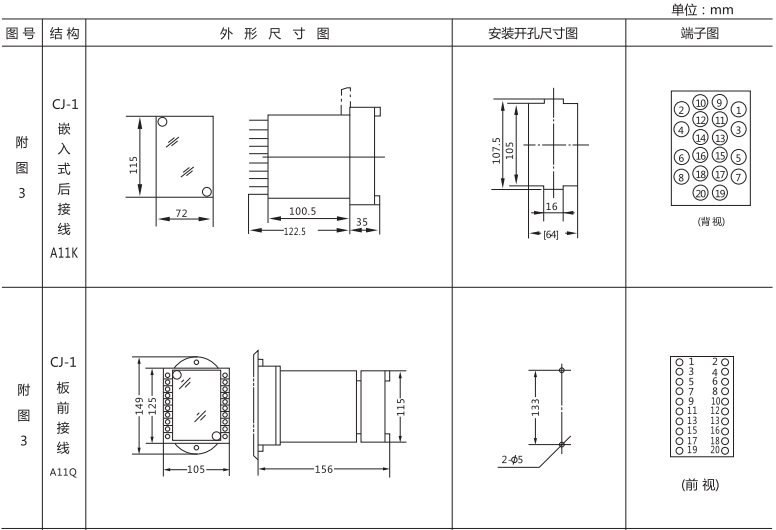

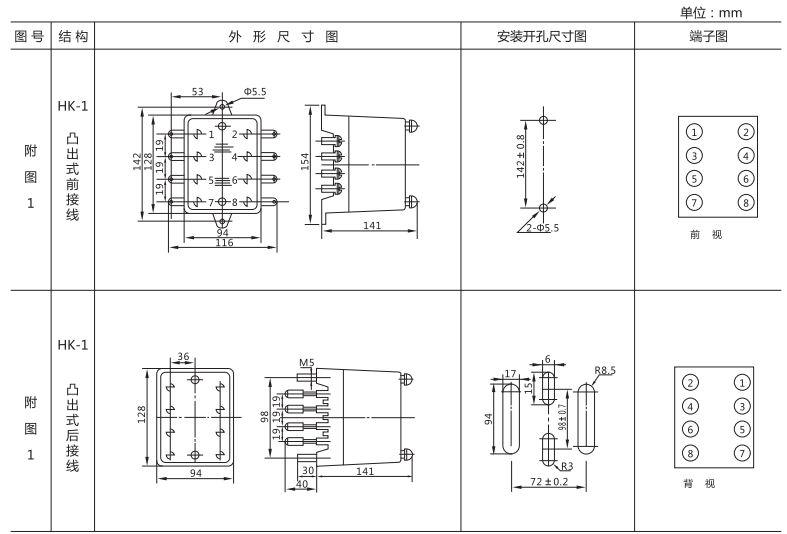

JT一口 系列靜態同步檢查繼電器外形尺寸和開孔尺寸圖
