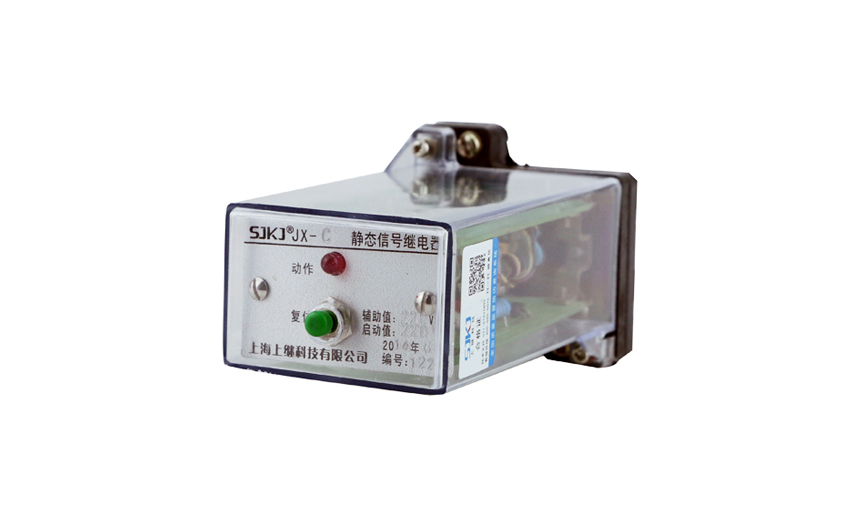

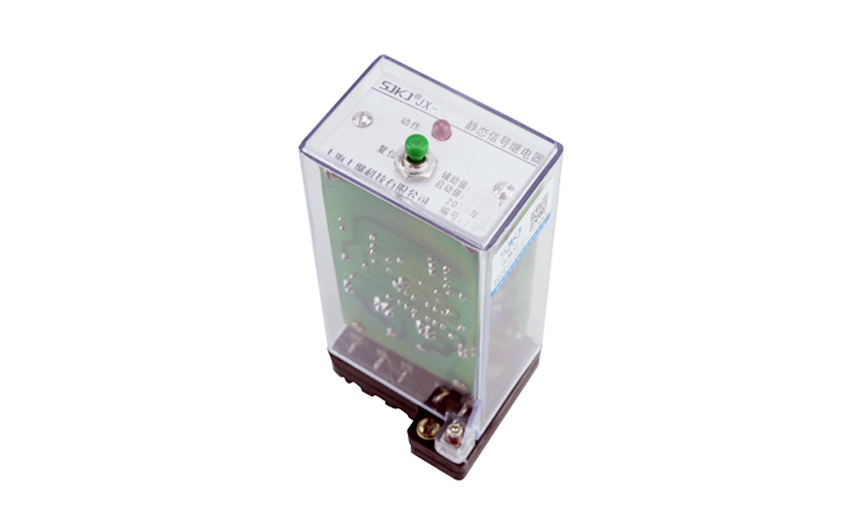

JX-C靜態信號繼電器用于直流操作的電力系統電流保護和自動控制裝置中，作為故障動作指示信號。
JX-C靜態信號繼電器用途
JX-C靜態信號繼電器用于直流操作的電力系統電流保護和自動控制裝置中，作為故障動作指示信號。
JX-C靜態信號繼電器特點
動作速度相當快，能很好地與采用真空開關（動作迅速)的跳合閘回路配合，準確反應動作信號。
可滿足當前建立無人值班室的要求，該繼電器既能遠方電動復歸又能現場手動復歸。
帶有多組動合觸點，同時可滿足現場信號指示及遙信等要求。
采用進口磁保持小中間作為出口，繼電器動作后即使直流消失也能保持動作狀態。
具有寬電流動作范圍，從0.02A至2A繼電器均能準確動作，且動作后線圈內阻極低，用戶在誰家中可不必考慮。同時有電壓
動作型。
具有延時自動復歸功能規格的信號繼電器，在發出5，秒~10秒（可調）信號后，自動復歸，省去了工作人員的操作。
具有多種外殼形式及短暫接線，可替代DX-30系列、DX-8、8G系列、DXM-2A、DX-11、11A系列信號繼電器。
防振性極強，并可任意安裝。
動作指示信號鮮明，壽命長。
JX-C靜態信號繼電器型號含義及命名
JX-C靜態信號繼電器主要技術參數
額定值
電壓型額定工作電壓：DC220V、110V; 交流信號繼電器可根據客戶要求定做。
電流型額定工作電流：10mA~2A；如有特殊要求可定做。
動作值
電壓型：不大于70%額定電壓；
電流型：不大于90%額定電流。
動作時間：在額定工作狀態不大于20mS。
觸點容量
繼電器輸出電器的觸點斷開電壓不大于250V，時間常數為5±0.75mS的直流有負荷電路為50W，電壓不大于250V的交
流電路（功率因數COSΦ為0.4±0.1)為250VA。繼電器觸點可長期接頭2A。
介質強度：繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值），50Hz的交流 電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。
絕緣電阻：繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻 不小于300MΩ。
功率消耗：功率消耗不大于10W。
電壽命：繼電器觸點接于規定容量的電流負荷中，能可靠動作及返回，電壽命105次。
機電壽命：繼電器不接負荷能可靠動作及返回，其機械壽命為106次。
抗干擾性能：繼電器的抗干擾符合DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。
JX-C靜態信號繼電器內部接線及外引接線圖（正視圖）
JX-C靜態信號繼電器外形尺寸及開孔尺寸
