您現在的位置:首頁>產品中心>繼電器>中間繼電器系列

中間繼電器系列

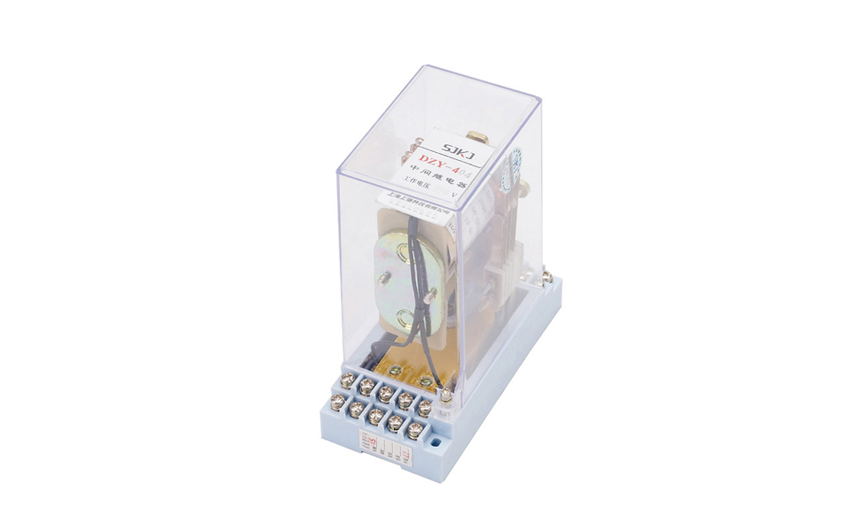

DZY(J)-416導軌式中間繼電器

所屬欄目:中間繼電器系列
產品特征:

DZY(J)-416導軌式中間繼電器用于各種保護和自動控制裝置中,以增加保護和控制回路的觸點數量和觸點容量。

產品咨詢021-57233089 QQ交談
分享到:

DZY(J)-416導軌式中間繼電器用途


DZY(J)-416導軌式中間繼電器用于各種保護和自動控制裝置中 , 以增加保護和控制回路的觸點數量和觸點容量。


DZY(J)-416導軌式中間繼電器型號及含義


DZY(J)-416導軌式中間繼電器型號及含義


DZY(J)-416導軌式中間繼電器結構及原理


1.本繼電器為閥型電磁式繼電器。線圈裝在“U”形導磁體上, 導磁體上面有一個活動的銜鐵, 導磁體兩側裝有兩排觸點彈開。在非動作狀態下觸點彈片將銜鐵向上托起,使鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時, 銜鐵被吸向導磁體,同時銜鐵壓動觸點彈片,使常閉觸點斷開常開觸點閉合,完成繼電器工作。當電磁力矩減小到一定值時,由于觸點彈片的反作用力,而使觸點與銜鐵返回到初始位置 ,準備下次工作。

2.本繼電器的“U”形導磁體采用雙鐵心結構,即在兩個邊柱上均可裝設線圈。對于DZY、 DZL和DZJ型只裝一個線圈,  而對于DZB, DZS, DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.本繼電器的外殼是隨著開關柜體的不斷改進而最新研發的新產品,為凸出式固定結構 ,柜內固定按裝板前接線,也可以安裝在35mm的導軌上,具有體積小、外形直觀、安裝接線方便等優點,填補了我國電力系統繼電器沒有導軌安裝的空白。


DZY(J)-416導軌式中間繼電器內部端子外引接線圖(正視)


1、 DZY、 DZJ-400內部端子外引接線圖(正視)

DZY(J)-416導軌式中間繼電器內部端子外引接線圖(正視)

DZY(J)-416導軌式中間繼電器內部端子外引接線圖(正視)


2、 DZ□-400中間繼電器內部端子外引接線圖(正視)

DZY(J)-416中間繼電器內部端子外引接線圖(正視)


DZY(J)-416導軌式中間繼電器外形結構及開孔尺寸圖


DZY(J)-416導軌式中間繼電器外形結構及開孔尺寸圖
